2.Circuitos básicos de conmutación
A continuación se muestran algunos circuitos básicos de conmutación de propósito general.
Punto de luz
La lámpara se enciende cuando sus bornes están conectados al positivo y al negativo de la fuente de alimentación.
Punto de luz con lámparas en paralelo
De igual forma que se controla el encendido una lámpara con un interruptor, es posible hacerlo con varias lámparas.
Encendido alternativo de lámparas
En este caso, se utiliza como elemento de conmutación un conmutador SPDT, es decir, un polo y doble vía.
Conmutación de tres circuitos
De igual forma que en el circuito anterior, si se utiliza un conmutador SP3T, un polo y tres vías, es posible conmutar tres circuitos diferentes.
Lámpara conmutada
El circuito de lámpara conmutadora es muy habitual en las instalaciones en viviendas, ya que con él es posible encender y apagar lámparas desde dos puntos.
Activación de un motor mediante pulsador
En este circuito, el motor gira solamente mientras se mantiene accionado el pulsador. Este circuito es común en máquinas herramientas, como taladros y destornilladores eléctricos o en electrodomésticos, como la batidora.
viernes, 30 de enero de 2015
1.3.Características eléctrcias de los dispositivos de conmutación
1.3.Características eléctricas de los dispositivos de conmutación
.Tensión de trabajo: se expresa en voltios e indica cuál es la tensión máxima con la que puede trabajar el elemento de conmutación.
.Corriente de corte: se expresa en amperios, e indica cuál es la corriente máxima que puede circular por los contactos sin que corran el peligro de destruirse.
.Tensión de trabajo: se expresa en voltios e indica cuál es la tensión máxima con la que puede trabajar el elemento de conmutación.
.Corriente de corte: se expresa en amperios, e indica cuál es la corriente máxima que puede circular por los contactos sin que corran el peligro de destruirse.
1.2.Número de polos y vías
1.2.Número de polos y vías
El números de polos hace referencia a la cantidad de circuitos que el dispositivo es capaz de conmutar a la vez.
El número de vías es la cantidad de caminos que un polo es capaz de conmutar.
El números de polos hace referencia a la cantidad de circuitos que el dispositivo es capaz de conmutar a la vez.
El número de vías es la cantidad de caminos que un polo es capaz de conmutar.
1.1.2.Interruptores y conmutadores
1.1.2.Interruptores y conmutadores
Son dispositivos de accionamiento permanente, que conmutan uno o más circuitos una vez que se ha actuado sobre ellos.
Los interruptores pueden ser de diferentes tipos: deslizantes, de palanca, de botón, basculantes o rotativos y, de igual forma que los pulsadores, se pueden instalar en chasis o en placas de circuito impreso.
Son dispositivos de accionamiento permanente, que conmutan uno o más circuitos una vez que se ha actuado sobre ellos.
Los interruptores pueden ser de diferentes tipos: deslizantes, de palanca, de botón, basculantes o rotativos y, de igual forma que los pulsadores, se pueden instalar en chasis o en placas de circuito impreso.
1.1.1.Pulsadores
1.1.1.Pulsadores
Son dispositivos de accionamiento momentáneo que permiten conmutar uno o más circuitos mientas se mantiene la acción sobre ellos.El contacto retorna a su posición de reposo mediante un muelle o resorte, una vez que ha cesado la acción sobre el botón de mando.
.Montaje en chasis: están diseñados para montarse sobre el chasis o la carcasa del equipo, forma que el usuario pueda interactuar sobre él desde el exterior...
.Para placa de circuito impreso: se instalan en las propias placas de circuito impreso mediante la conexión por soldadura.
.De final de carrera: también denominados interruptores de posición, se instalan en partes móviles del equipo, de forma que se accionan cuando este se encuentra en una posición determinada.
Son dispositivos de accionamiento momentáneo que permiten conmutar uno o más circuitos mientas se mantiene la acción sobre ellos.El contacto retorna a su posición de reposo mediante un muelle o resorte, una vez que ha cesado la acción sobre el botón de mando.
.Montaje en chasis: están diseñados para montarse sobre el chasis o la carcasa del equipo, forma que el usuario pueda interactuar sobre él desde el exterior...
.Para placa de circuito impreso: se instalan en las propias placas de circuito impreso mediante la conexión por soldadura.
.De final de carrera: también denominados interruptores de posición, se instalan en partes móviles del equipo, de forma que se accionan cuando este se encuentra en una posición determinada.
1.1.Modo de accionamiento
1.1.Modo de accionamiento
El modo de accionamiento es la forma de actuación sobre el elemento de conmutación.
El modo de accionamiento es la forma de actuación sobre el elemento de conmutación.
4.Elementos de conmutación y protecciones
1.Elementos de conmutación
Se utilizan para realizar operaciones de conmutación en equipos eléctricos y electrónicos, como pueden ser el encendido y apagado, el redireccionamiento de señales, la alimentación de receptores de potencia, el rearme de dispositivos, etc.
Se utilizan para realizar operaciones de conmutación en equipos eléctricos y electrónicos, como pueden ser el encendido y apagado, el redireccionamiento de señales, la alimentación de receptores de potencia, el rearme de dispositivos, etc.
5.6.Protección del polímetro
5.6.Protección del polímetro
Una conexión equivocada, como por ejemplo conectar una tensión de 230V cuando el polímetro se encuentra en la posición de continuidad o para la medida de corriente, puede provocar una avería grave del instrumento.No obstante, para evitar en todo lo posible que esto ocurra, los polímetros disponen de fusibles internos de disparo rápido que, en numerosas ocasiones, evitan que se dañen.
Una conexión equivocada, como por ejemplo conectar una tensión de 230V cuando el polímetro se encuentra en la posición de continuidad o para la medida de corriente, puede provocar una avería grave del instrumento.No obstante, para evitar en todo lo posible que esto ocurra, los polímetros disponen de fusibles internos de disparo rápido que, en numerosas ocasiones, evitan que se dañen.
5.5.Comprobación de continuidad
5.5.Comprobación de continuidad
La comprobación de continuidad es una función especial del modo de medición de resistencia.Con ella se puede comprobar, de forma acústica, si un elemento conductor permite el paso de la corriente entre los dos puntos en los que se hace la comprobación.
La comprobación de continuidad es una función especial del modo de medición de resistencia.Con ella se puede comprobar, de forma acústica, si un elemento conductor permite el paso de la corriente entre los dos puntos en los que se hace la comprobación.
5.4.Medida de resistencia óhmica
5.4.Medida de resistencia óhmica
Permite utilizar el polímetro como si fuera un óhmetro. Se debe insertar la punta de prueba negra en el borne COM y la roja en el terminal .
El selector se debe poner en algunas de las posiciones de Ω.Si el valor medido se sale fuera de rango, en la pantalla se muestra el número 1 a la izquierda.
Permite utilizar el polímetro como si fuera un óhmetro. Se debe insertar la punta de prueba negra en el borne COM y la roja en el terminal .
El selector se debe poner en algunas de las posiciones de Ω.Si el valor medido se sale fuera de rango, en la pantalla se muestra el número 1 a la izquierda.
jueves, 29 de enero de 2015
5.2.Medida de tensión
5.2.Medida de tensión
Para medir la tensión, tanto en corriente continua como en alterna, hay que insertar la punta de prueba negra en el borne COM y la roja en el terminal V.
Las puntas de prueba se deben conectar en paralelo con el receptor o fuente de alimentación en el que se desea medir.
5.3. Medida de intensidad de corriente
En el caso de polímetro que se ha tomado de ejemplo, existen dos posibles formas de conexión para realizar esta medida:
1.Medida hasta 2A
2.Medida de 2 A hasta 10A.
La primera (hasta 2 A) se realiza insertado la punta de prueba negra en el terminal COM y la roja en el terminal A. Y la segunda (de 2 A hasta 10 A) se lleva a cabo insertando la punta de prueba negra en el terminal COM y la roja en el terminal 10 A.
Para medir la tensión, tanto en corriente continua como en alterna, hay que insertar la punta de prueba negra en el borne COM y la roja en el terminal V.
Las puntas de prueba se deben conectar en paralelo con el receptor o fuente de alimentación en el que se desea medir.
5.3. Medida de intensidad de corriente
En el caso de polímetro que se ha tomado de ejemplo, existen dos posibles formas de conexión para realizar esta medida:
1.Medida hasta 2A
2.Medida de 2 A hasta 10A.
La primera (hasta 2 A) se realiza insertado la punta de prueba negra en el terminal COM y la roja en el terminal A. Y la segunda (de 2 A hasta 10 A) se lleva a cabo insertando la punta de prueba negra en el terminal COM y la roja en el terminal 10 A.
5.1.Uso del polímetro
5.1.Uso del polímetro
1.Se debe prestar atención a la conexión de las puntas de prueba en los terminales del polímetro, ya que una mala conexión podría dañarlo gravemente
2.Hay que observar con determinación los cables de las puntas de pruebas para comprobar que no tienen defectos de aislamiento.
3.Se debe poner el selector en el rango y la función que se desea medir.
4.Si en la pantalla se muestra un mensaje similar a este: low bat, hay que cambiar la pila del instrumento.
1.Se debe prestar atención a la conexión de las puntas de prueba en los terminales del polímetro, ya que una mala conexión podría dañarlo gravemente
2.Hay que observar con determinación los cables de las puntas de pruebas para comprobar que no tienen defectos de aislamiento.
3.Se debe poner el selector en el rango y la función que se desea medir.
4.Si en la pantalla se muestra un mensaje similar a este: low bat, hay que cambiar la pila del instrumento.
5.Medidas eléctricas con el polímetro
5.Medidas eléctricas con el polímetro
El polímetro o multímetro es un instrumento multifunción que permite efectuar medidas de diferentes magnitudes eléctricas, tanto en corriente continua como alterna, y con diferentes fondos de escala.
.Conmutador de funciones
.pantalla o display
.puntas de prueba
.terminales para las puntas de prueba
botón de encendido
botón HOLD
El polímetro o multímetro es un instrumento multifunción que permite efectuar medidas de diferentes magnitudes eléctricas, tanto en corriente continua como alterna, y con diferentes fondos de escala.
.Conmutador de funciones
.pantalla o display
.puntas de prueba
.terminales para las puntas de prueba
botón de encendido
botón HOLD
4.2.Potencia eléctrica
4.2.Potencia eléctrica
En corriente continua, la potencia eléctrica es el producto de la tensión por la intensidad.Se mide en Vatios.
No obstante, existe un instrumento que permite medir directamente potencia en vatios consumida por un receptor eléctrico. Este se denomina vatímetro y tiene cuatro bornes para su conexión.
En corriente continua, la potencia eléctrica es el producto de la tensión por la intensidad.Se mide en Vatios.
No obstante, existe un instrumento que permite medir directamente potencia en vatios consumida por un receptor eléctrico. Este se denomina vatímetro y tiene cuatro bornes para su conexión.
4.1.Ley de ohm
4.1.Ley de ohm
Este ley relaciona la corriente, la tensión y la resistencia en un circuito eléctrico.En ella se establece que la corriente que circula por un circuito eléctrico es directamente proporcional a la tensión de la alimentación e inversamente proporcional a su resistencia.
Este ley relaciona la corriente, la tensión y la resistencia en un circuito eléctrico.En ella se establece que la corriente que circula por un circuito eléctrico es directamente proporcional a la tensión de la alimentación e inversamente proporcional a su resistencia.
4.Relaciones entre magnitudes eléctricas
4.Relaciones entre magnitudes eléctricas
Las magnitudes estudiadas hasta ahora están relacionadas entre sí, ya que su valor depende en proporción directa o inversa del valor de las demás variables.
Las magnitudes estudiadas hasta ahora están relacionadas entre sí, ya que su valor depende en proporción directa o inversa del valor de las demás variables.
lunes, 26 de enero de 2015
3.4.Tensión eléctrica
3.4.Tensión eléctrica
En un circuito eléctrico, las cargas circulan siempre que existen una diferencia de potencial entre dos puntos del mismo.
3.4.1. Medida de la tensión eléctrica
La tensión se mide en voltios(V) con un instrumento denominado voltímetro.Está se conecta en paralelo entre los dos puntos con diferente potencial.
En un circuito eléctrico, las cargas circulan siempre que existen una diferencia de potencial entre dos puntos del mismo.
3.4.1. Medida de la tensión eléctrica
La tensión se mide en voltios(V) con un instrumento denominado voltímetro.Está se conecta en paralelo entre los dos puntos con diferente potencial.
3.3.Intensidad de corriente
3.3.Intensidad de corriente
La cantidad de cargas que circulan por un circuito eléctrico por unidad de tiempo recibe el nombre de intensidad de corriente.
3.1.1. Medida de la intensidad de corriente
El amperímetro se conecta en serie con la carga.Por tanto, es necesario cortar o desconectar algún conductor eléctrico para su utilización.
Intensidad en un circuito en serie
En un circuito en serie, la corriente del circuito es la misma que la que recorre todos sus receptores.
Intensidad en un circuito paralelo
En un circuito en paralelo, la corriente se divide en cada una de las ramas en función del consumo de cada uno de los receptores.
La cantidad de cargas que circulan por un circuito eléctrico por unidad de tiempo recibe el nombre de intensidad de corriente.
3.1.1. Medida de la intensidad de corriente
El amperímetro se conecta en serie con la carga.Por tanto, es necesario cortar o desconectar algún conductor eléctrico para su utilización.
Intensidad en un circuito en serie
En un circuito en serie, la corriente del circuito es la misma que la que recorre todos sus receptores.
Intensidad en un circuito paralelo
En un circuito en paralelo, la corriente se divide en cada una de las ramas en función del consumo de cada uno de los receptores.
3.2.Resistencia eléctrica
3.2.Resistencia eléctrica
Todo cuerpo presenta una resistencia al paso de la corriente eléctrica.
En función de que esa resistencia sea menos o mayor, la conducción de corriente se realiza con mayor o menor dificultad.
3.2.1.Asociación de resistencias
Las resistencias,al igual que otro tipo de receptores eléctricos, se pueden conectar de dos maneras: en serie y en paralelo.
Resistencia en serie
La resistencia equivalente del circuito es el resultado de sumar cada uno de los valores de las resistencias.
Resistencia en paralelo
Da igual forma, cuando se asocian resistencias en paralelo, el valor equivalente de grupo corresponde con la siguiente relación matemática.
Todo cuerpo presenta una resistencia al paso de la corriente eléctrica.
En función de que esa resistencia sea menos o mayor, la conducción de corriente se realiza con mayor o menor dificultad.
3.2.1.Asociación de resistencias
Las resistencias,al igual que otro tipo de receptores eléctricos, se pueden conectar de dos maneras: en serie y en paralelo.
Resistencia en serie
La resistencia equivalente del circuito es el resultado de sumar cada uno de los valores de las resistencias.
Resistencia en paralelo
Da igual forma, cuando se asocian resistencias en paralelo, el valor equivalente de grupo corresponde con la siguiente relación matemática.
3.Magnitudes eléctricas básicas
3.Magnitudes eléctricas básicas
La reparación y mantenimiento de equipos eléctricos y electrónicos requieren conocer cuáles son las magnitudes eléctricas básicas y sus unidades,así como el uso adecuado de los instrumentos para medirlas,tanto en corriente continua(CC) como en corriente alterna(CA).
3.1.Múltiplos y submúltiplos
En circuitos electrónicos que trabajan mediante fuentes de baja tensión, como pilas o baterías, los valores de los componentes que utilizan y las medidas de sus magnitudes suelen darse en múltiplos y submúltiplos de la unidad.
La reparación y mantenimiento de equipos eléctricos y electrónicos requieren conocer cuáles son las magnitudes eléctricas básicas y sus unidades,así como el uso adecuado de los instrumentos para medirlas,tanto en corriente continua(CC) como en corriente alterna(CA).
3.1.Múltiplos y submúltiplos
En circuitos electrónicos que trabajan mediante fuentes de baja tensión, como pilas o baterías, los valores de los componentes que utilizan y las medidas de sus magnitudes suelen darse en múltiplos y submúltiplos de la unidad.
2.1.Conexiones en serie y en paralelo
2.1.Conexiones en serie y en paralelo
Los conceptos de conexión en serie y conexión en paralelo son muy utilizados en electricidad y electrónica.Cualquier aparato en algún momento deberá conectarse de algunas de estas formas a otros elementos del circuito.
2.1.1.Conexión en serie
Se dice que dos o más aparatos eléctricos están en serie cuando se une el final del primero con el principio del siguiente y los extremos de dicho circuito resultante se conectan a la alimentación.
2.1.2.Conexión en paralelo o derivación
Se dice que dos o más aparatos eléctricos están conectados en paralelo cuando se unen todos sus principios a un mismo punto y todos sus finales a otro.
Los conceptos de conexión en serie y conexión en paralelo son muy utilizados en electricidad y electrónica.Cualquier aparato en algún momento deberá conectarse de algunas de estas formas a otros elementos del circuito.
2.1.1.Conexión en serie
Se dice que dos o más aparatos eléctricos están en serie cuando se une el final del primero con el principio del siguiente y los extremos de dicho circuito resultante se conectan a la alimentación.
2.1.2.Conexión en paralelo o derivación
Se dice que dos o más aparatos eléctricos están conectados en paralelo cuando se unen todos sus principios a un mismo punto y todos sus finales a otro.
2.Circuito eléctrico
2.Circuito eléctrico
Para que se produzca el desplazamiento de las cargas eléctricas se requieren al menos una fuente de tensión.
.Que el circuito esté cerrado,con el consiguiente desplazamiento de cargas actuando sobre los receptores.
.Que el circuito esté abierto, sin desplazamiento de cargas y sin actuación sobre los receptores.
Para que se produzca el desplazamiento de las cargas eléctricas se requieren al menos una fuente de tensión.
.Que el circuito esté cerrado,con el consiguiente desplazamiento de cargas actuando sobre los receptores.
.Que el circuito esté abierto, sin desplazamiento de cargas y sin actuación sobre los receptores.
Tema 3.Mgnitudes eléctricas y su medida
1.Tipos de corriente eléctretrica
La corriente eléctrica es un movimiento de cargas eléctricas a través de los conductores de un circuito.
1.1.Corriente continua
La corriente continua, también denominada de forma abreviada CC (o DC por las siglas inglesas), se genera en baterías,pilas,paneles solares,fuentes de alimentación,etc-.
1.2.Corriente alterna
En la corriente alterna,también denominada CA (o AC del inglés), el movimiento de cargas se hace en ambos sentidos alternativamente.Este movimiento se produce en un segundo cincuenta veces un sentido y cincuenta veces en el otro y se denomina frecuencia.
La corriente eléctrica es un movimiento de cargas eléctricas a través de los conductores de un circuito.
1.1.Corriente continua
La corriente continua, también denominada de forma abreviada CC (o DC por las siglas inglesas), se genera en baterías,pilas,paneles solares,fuentes de alimentación,etc-.
1.2.Corriente alterna
En la corriente alterna,también denominada CA (o AC del inglés), el movimiento de cargas se hace en ambos sentidos alternativamente.Este movimiento se produce en un segundo cincuenta veces un sentido y cincuenta veces en el otro y se denomina frecuencia.
5.4.Soporte de soldador
5.4.Soporte de soldador
Es un elemento auxiliar de gran utilidad, ya que permite apoyar el soldador en la mesa de trabajo, sin peligro de quemaduras al operario o a los componentes que sobre elle se encuentran.
5.5.Desoldador
Es una herramienta imprescindible para reparaciones. Permite retirar la soldadura de los componentes electrónicos de las placas de circuito impreso.
Tienen una boca perforada que está unida, mediante un tubo, a una pera o elemento de succión.
Es un elemento auxiliar de gran utilidad, ya que permite apoyar el soldador en la mesa de trabajo, sin peligro de quemaduras al operario o a los componentes que sobre elle se encuentran.
5.5.Desoldador
Es una herramienta imprescindible para reparaciones. Permite retirar la soldadura de los componentes electrónicos de las placas de circuito impreso.
Tienen una boca perforada que está unida, mediante un tubo, a una pera o elemento de succión.
5.3.Soldador
5.3.Soldador
Es la herramienta que permite fundir el estaño en el punto que se ha de soldar. Su función se basa en el calentamiento de una resistencia que se encuentra en su interior y cuyo calor se concentra en la punta del soldador.
Es la herramienta que permite fundir el estaño en el punto que se ha de soldar. Su función se basa en el calentamiento de una resistencia que se encuentra en su interior y cuyo calor se concentra en la punta del soldador.
5.2.Decapante
5.2.Decapante
También conocido como resina de soldar, es una solución que elimina el óxido y las impurezas del metal que se va a soldar, facilitando así la aplicación del estaño.
También conocido como resina de soldar, es una solución que elimina el óxido y las impurezas del metal que se va a soldar, facilitando así la aplicación del estaño.
5.1.El estaño
5.1.El estaño
El estaño es un metal que funde con facilidad cuando se le aplica calor.
El estaño utilizado en electricidad y electrónica se encuentra aleado con plomo en una proporción 60%-40% Tiene forma de hilo de diferentes diámetros, siendo muy común en electrónica el de 0,8 mm.
El estaño es un metal que funde con facilidad cuando se le aplica calor.
El estaño utilizado en electricidad y electrónica se encuentra aleado con plomo en una proporción 60%-40% Tiene forma de hilo de diferentes diámetros, siendo muy común en electrónica el de 0,8 mm.
domingo, 25 de enero de 2015
5.Soldadura blanda
5.Soldadura blanda
Se basa en el calentamiento del estaño sobre el punto en el que se tiene que soldar.Este se funde con rapidez,lo que origina su esparcimiento de forma fluida sobre el material base,realizando así la unión eléctrica.
Se basa en el calentamiento del estaño sobre el punto en el que se tiene que soldar.Este se funde con rapidez,lo que origina su esparcimiento de forma fluida sobre el material base,realizando así la unión eléctrica.
4.2.2.Otros tipos de conectores
4.2.2.Otros tipos de conectores
A continuación se muestran algunos de los tipos de conectores utilizados en los equipos eléctricos y electrónicos.
.Conectores para señales de datos.
.Conectores para alimentación(12Vcc,24Vcc,230Vac,etc)
Conectores cable-cable
permiten realizar conexiones entre dos grupos de cables mediante una conexión de tipo aéreo.
Conectores cables-placa
Permite una conexión entre una placa de circuito impreso y un cable externo.
.Pines y espadines:
Los conectores basados en pines son muy utilizados en todo tipo de circuitos, tanto para el transporte de datos como para los de la alimentación eléctrica.
.Conectores de pines:
En circuitos impresos es habitual encontrarlos individualmente o en forma de tira o matriz.
.Conectores de aplicación:
Son conectores cable-placa,que tienen como finalidad la conexión de elementos externos, mediante una clavija estandarizada,como es el caso de los periféricos en los equipos informáticos.
Conectores placa-placa:
La parte hembra suele ir soldada en una placa de circuito impreso, sobre la que se conecta otra placa de circuito impreso con forma de conector plano.
A continuación se muestran algunos de los tipos de conectores utilizados en los equipos eléctricos y electrónicos.
.Conectores para señales de datos.
.Conectores para alimentación(12Vcc,24Vcc,230Vac,etc)
Conectores cable-cable
permiten realizar conexiones entre dos grupos de cables mediante una conexión de tipo aéreo.
Conectores cables-placa
Permite una conexión entre una placa de circuito impreso y un cable externo.
.Pines y espadines:
Los conectores basados en pines son muy utilizados en todo tipo de circuitos, tanto para el transporte de datos como para los de la alimentación eléctrica.
.Conectores de pines:
En circuitos impresos es habitual encontrarlos individualmente o en forma de tira o matriz.
.Conectores de aplicación:
Son conectores cable-placa,que tienen como finalidad la conexión de elementos externos, mediante una clavija estandarizada,como es el caso de los periféricos en los equipos informáticos.
Conectores placa-placa:
La parte hembra suele ir soldada en una placa de circuito impreso, sobre la que se conecta otra placa de circuito impreso con forma de conector plano.
Regletas o clemas
Regletas o clemas
Las regletas de conexión permiten unir y realizar derivaciones entre conductores.Se comercializan en diferentes formas y tamaños en función de la aplicación en la que se van a utilizar.
Existen bornes para soldar la placa de circuito impreso.
Bornes enchufables
Son conectores con su aspecto similar a los bornes para circuito impreso, pero en estos, la parte que se conecta al cable se pueden conectar y desconectar sin necesidad de soltar el cableado o desoldar el conector de la placa.
Las regletas de conexión permiten unir y realizar derivaciones entre conductores.Se comercializan en diferentes formas y tamaños en función de la aplicación en la que se van a utilizar.
Existen bornes para soldar la placa de circuito impreso.
Bornes enchufables
Son conectores con su aspecto similar a los bornes para circuito impreso, pero en estos, la parte que se conecta al cable se pueden conectar y desconectar sin necesidad de soltar el cableado o desoldar el conector de la placa.
sábado, 24 de enero de 2015
4.2.Bornes y conectores
4.2.Bornes y conectores
Son los puntos de conexión que unen los cables entre sí o con algún dispositivo eléctrico o electrónico del equipo.
4.2.1.Bornes
Los bornes, también denominados regletas, permiten conectar y desconectar el cable de otros cables o de un dispositivo eléctrico. Los más comunes son los que realizan el ajuste mediante un tornillo, pero también están muy extendidos los sistemas de conexión rápida sin tornillo.
Son los puntos de conexión que unen los cables entre sí o con algún dispositivo eléctrico o electrónico del equipo.
4.2.1.Bornes
Los bornes, también denominados regletas, permiten conectar y desconectar el cable de otros cables o de un dispositivo eléctrico. Los más comunes son los que realizan el ajuste mediante un tornillo, pero también están muy extendidos los sistemas de conexión rápida sin tornillo.
4.1.2.Tenaza de crimpar o engastar
4.1.2.Tenaza de crimpar o engastar
Es la herramienta utilizada para fijar el terminal y los extremos del cable. Las hay de diferentes tipos y tamaños, desde las más sencillas tipo tenaza manual, a la más compleja de tipo hidráulico para el engastado de terminales en conductores de gran sección.
Es la herramienta utilizada para fijar el terminal y los extremos del cable. Las hay de diferentes tipos y tamaños, desde las más sencillas tipo tenaza manual, a la más compleja de tipo hidráulico para el engastado de terminales en conductores de gran sección.
viernes, 23 de enero de 2015
4.1.1.Terminales y punteras
4.1.1.Terminales y punteras
Son pequeñas piezas que disponen de un orificio adaptado a la sección del conductor al que se a diseñado, y un cabezal sobre el cual se realizará la conexión con el dispositivo eléctrico.
Son pequeñas piezas que disponen de un orificio adaptado a la sección del conductor al que se a diseñado, y un cabezal sobre el cual se realizará la conexión con el dispositivo eléctrico.
4.Terminaciones de cables
4.Terminaciones de cables
Los cables tienen como finalidad conectar internamente los circuitos y elementos que constituyen los equipos eléctricos y electrónicos. Para ello se pueden utilizar diferentes técnicas y componentes como los que se describen a continuación.
4.1.Crimpado o engastado
El crimpado o engastado, es una técnica que consiste en poner terminales o punteras en los extremos de los cables eléctricos.
Los cables tienen como finalidad conectar internamente los circuitos y elementos que constituyen los equipos eléctricos y electrónicos. Para ello se pueden utilizar diferentes técnicas y componentes como los que se describen a continuación.
4.1.Crimpado o engastado
El crimpado o engastado, es una técnica que consiste en poner terminales o punteras en los extremos de los cables eléctricos.
jueves, 22 de enero de 2015
3.3.Cinta helicoidal
3.3.Cinta helicoidal
Es una cinta plástica que se encuentra enrollada helicoidalmente en forma de tubo.
3.4.Sistemas de identificación del cableado
La identificación del cableado consiste en etiquetar los dos extremos de cada cable con un código, de forma que con un simple vistazo se localicen en el circuito y en el esquema.
.Anillos de plástico numerados y codificados por colores.
.Manguitos transparentes
.Manguitos rotulables.
.Bridas rotulares para mazos de cables y mangueras.
Es una cinta plástica que se encuentra enrollada helicoidalmente en forma de tubo.
3.4.Sistemas de identificación del cableado
La identificación del cableado consiste en etiquetar los dos extremos de cada cable con un código, de forma que con un simple vistazo se localicen en el circuito y en el esquema.
.Anillos de plástico numerados y codificados por colores.
.Manguitos transparentes
.Manguitos rotulables.
.Bridas rotulares para mazos de cables y mangueras.
3.2.Bridas
3.2.Bridas
En la actualidad las bridas son elementos comunes en la vida cotidiana.
Se fabrican en nailon, aunque también pueden se metálicas.
3.2.1.Bases y tacos para bridas
Son elementos auxiliares utilizados en la fijación mural para el guiado de cables mediante bridas, que evitan moverse libremente.
En la actualidad las bridas son elementos comunes en la vida cotidiana.
Se fabrican en nailon, aunque también pueden se metálicas.
3.2.1.Bases y tacos para bridas
Son elementos auxiliares utilizados en la fijación mural para el guiado de cables mediante bridas, que evitan moverse libremente.
3.1.3.Fundas termorretráctiles
3.1.3.Fundas termorretráctiles

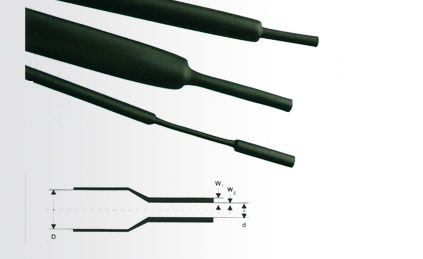

Un material termorretráctil es aquel que se retrae o encoge con el calor.Esta propiedad se utiliza para cubrir empalmes entre conductores eléctricos o entre conductores y sus terminales, asegurando plenamente su aislamiento.
Un material termorretráctil es aquel que se retrae o encoge con el calor.Esta propiedad se utiliza para cubrir empalmes entre conductores eléctricos o entre conductores y sus terminales, asegurando plenamente su aislamiento.
3.Guiado y fijación de cables
3.Guiado y fijación de cables
Tan importante como la conexión entre los elementos que forman un equipo eléctrico y electrónico es la organización el cableado en su interior, ya que de ello depende, en gran medida, su durabilidad y la exención de fallos.
3.1.Fundas y mallas protectoras
Son elementos con forma tubular por cuyo interior se guían los cables, y pueden ser de diferentes tipos: tubos flexibles de fibra de vidrio, fundas trenzadas de poliéster y fundas termorretráctiles.
3.1.1.Tubos flexibles de fibra de vidrio
Conocidos también como << Macarrones>>, son fundas aislantes muy flexibles, que se utilizan para el guiado del cableado principalmente en el interior de máquinas eléctricas.
3.1.2.Fundas trenzadas de poliéster
Se trata de fundas en forma de tubo, formadas por finos hilos de poliéster trenzados entre si.Se cortan fácilmente con una tijera, pero existen herramientas específicas para ello y así evitar que se deshilachen.
Tan importante como la conexión entre los elementos que forman un equipo eléctrico y electrónico es la organización el cableado en su interior, ya que de ello depende, en gran medida, su durabilidad y la exención de fallos.
3.1.Fundas y mallas protectoras
Son elementos con forma tubular por cuyo interior se guían los cables, y pueden ser de diferentes tipos: tubos flexibles de fibra de vidrio, fundas trenzadas de poliéster y fundas termorretráctiles.
3.1.1.Tubos flexibles de fibra de vidrio
Conocidos también como << Macarrones>>, son fundas aislantes muy flexibles, que se utilizan para el guiado del cableado principalmente en el interior de máquinas eléctricas.
3.1.2.Fundas trenzadas de poliéster
Se trata de fundas en forma de tubo, formadas por finos hilos de poliéster trenzados entre si.Se cortan fácilmente con una tijera, pero existen herramientas específicas para ello y así evitar que se deshilachen.
domingo, 18 de enero de 2015
pinzas pelacables
Pinzapelacables
Especialmente diseñada para retirar el esmalte o barniz de los cables esmaltados de pequeño diámetro y de los cables extremadamente finos aislados mediante fundas plásticas.
Peladora eléctrica de hilos esmaltados
Diseñada para el taller del bobinado de máquinas eléctricas puede ser utilizada siempre que sea necesario retirar el barniz de los cables esmaltados.
Herramientas para cables de fibra óptica
Para trabajar con fibra óptica no es posible utilizar herramientas convencionales. Así, tanto el corte como el pelado de este tipo de cables requiere herramientas especiales y de gran precisión, especialmente diseñadas para tal fin.
Especialmente diseñada para retirar el esmalte o barniz de los cables esmaltados de pequeño diámetro y de los cables extremadamente finos aislados mediante fundas plásticas.
Peladora eléctrica de hilos esmaltados
Diseñada para el taller del bobinado de máquinas eléctricas puede ser utilizada siempre que sea necesario retirar el barniz de los cables esmaltados.
Herramientas para cables de fibra óptica
Para trabajar con fibra óptica no es posible utilizar herramientas convencionales. Así, tanto el corte como el pelado de este tipo de cables requiere herramientas especiales y de gran precisión, especialmente diseñadas para tal fin.
2.Herramientas para trabajar con cables
2.Herramientas para trabajar con cables
El manejo de cables requiere realizar de forma continuada operaciones de corte y pelado.
Pelacables: Es la herramienta ideal para pelar cables eléctricos, ya que si están bien ajustada, permite realizar una operación rápida, limpia y segura.
Pelamangueras: Es una herramienta diseñada especialmente para pelar cables multipolares o cables redondos de gran sección.
El manejo de cables requiere realizar de forma continuada operaciones de corte y pelado.
Pelacables: Es la herramienta ideal para pelar cables eléctricos, ya que si están bien ajustada, permite realizar una operación rápida, limpia y segura.
Pelamangueras: Es una herramienta diseñada especialmente para pelar cables multipolares o cables redondos de gran sección.
1.5.Circuitos impresos
1.5.Circuitos impresos
Se puede decir que una placa de circuito impreso es una forma de cableado utilizada principalmente en la técnica electrónica.
En estas placas, en lugar de unir los elementos que constituyen el circuito mediante cables, se hace a través de pistas de cobre que están adheridas a una placa aislante basada en resinas de fibra de vidrio y baquelita.
Se puede decir que una placa de circuito impreso es una forma de cableado utilizada principalmente en la técnica electrónica.
En estas placas, en lugar de unir los elementos que constituyen el circuito mediante cables, se hace a través de pistas de cobre que están adheridas a una placa aislante basada en resinas de fibra de vidrio y baquelita.
1.4.cables de fibra óptica
1.4.Cables de fibra óptica
Son cables de vidrio muy finos, que permiten transportar gran cantidad de datos en formato digital a largas distancias.
Están formados por un revestimiento, que puede disponer de varias capas, y un núcleo, que es el hilo de vidrio encargado de transportar la información.
Son cables de vidrio muy finos, que permiten transportar gran cantidad de datos en formato digital a largas distancias.
Están formados por un revestimiento, que puede disponer de varias capas, y un núcleo, que es el hilo de vidrio encargado de transportar la información.
1.2.3.Cables de cinta
1.2.3.Cables de cinta
También denominados cables planos flexibles, son cables multipolares que tienen forma plana, ahí su nombre.
1.3.Cables esmaltados
Se trata de cables de tipo rígido cuya principal características es que se encuentran aislados en toda su longitud por una fina capa de barniz o esmalte.
También denominados cables planos flexibles, son cables multipolares que tienen forma plana, ahí su nombre.
1.3.Cables esmaltados
Se trata de cables de tipo rígido cuya principal características es que se encuentran aislados en toda su longitud por una fina capa de barniz o esmalte.
viernes, 16 de enero de 2015
1.2.Cables multipolares
1.2.Cables multipolares
Están formados por varios cables unipolares agrupados entre sí.
1.2.1.Cables multipolares tipo manguera.
Están constituidos por varios cables unipolares cubiertos por una funda común, que se necesario retirar para acceder a cada uno de ellos.
1.2.2.Cables apantallados
En este tipo de cables multipolares uno de los conductores está en formato de malla y en su interior se encuentra el resto de conductores.
Están formados por varios cables unipolares agrupados entre sí.
1.2.1.Cables multipolares tipo manguera.
Están constituidos por varios cables unipolares cubiertos por una funda común, que se necesario retirar para acceder a cada uno de ellos.
1.2.2.Cables apantallados
En este tipo de cables multipolares uno de los conductores está en formato de malla y en su interior se encuentra el resto de conductores.
tema 2. Cableado y conexiones en equipos
1.Cables y sus tipos
Un conductor eléctrico es un material que permite el paso de correriente eléctrica a través de él con facilidad.
Los cables eléctricos disponen de una parte conductora, que generalmente es de cobre y un aislante que los cubre en toda su longitud.
1.1.Cables unipolares
Están formados por un único cable conductor que puede ser rígido o flexible.
Rígidos: Están construidos por un alambre cilíndrico, de una determinada sección.
Un conductor eléctrico es un material que permite el paso de correriente eléctrica a través de él con facilidad.
Los cables eléctricos disponen de una parte conductora, que generalmente es de cobre y un aislante que los cubre en toda su longitud.
1.1.Cables unipolares
Están formados por un único cable conductor que puede ser rígido o flexible.
Rígidos: Están construidos por un alambre cilíndrico, de una determinada sección.
2.Ensamblado y desensamblado de equipos
2.Ensamblado y desensamblado de equipos.
La reparación de equipos eléctricos y electrónicos requiere el desensamblado previo para acceder a su interior, y así subsanar el fallo o avería.
La reparación de equipos eléctricos y electrónicos requiere el desensamblado previo para acceder a su interior, y así subsanar el fallo o avería.
1.10.1.Brocas
1.10.1.Brocas
Son los elementos que realizan el corte de material en la operación de taladro.
1.10.2.Procedimiento para taladrar correctamente
1.Taladro debe colocarse perpendicular a la superficie que se va a taladrar.
2.Se debe utilizar el tope de seguridad cuando no sea necesario taladrar por completo el objeto.
3.En el taladrado de orificios de gran diámetro es aconsejable realizar previamente un orificio con una boca más pequeña.
4. En materiales duros, es aconsejable realizar el taladrado en varios pasos, facilitando así el enfriamiento de la boca.
5.Debido al desprendimiento de virutas, siempre que se taladre es obligatorio el uso de gafas de seguridad.
Son los elementos que realizan el corte de material en la operación de taladro.
1.10.2.Procedimiento para taladrar correctamente
1.Taladro debe colocarse perpendicular a la superficie que se va a taladrar.
2.Se debe utilizar el tope de seguridad cuando no sea necesario taladrar por completo el objeto.
3.En el taladrado de orificios de gran diámetro es aconsejable realizar previamente un orificio con una boca más pequeña.
4. En materiales duros, es aconsejable realizar el taladrado en varios pasos, facilitando así el enfriamiento de la boca.
5.Debido al desprendimiento de virutas, siempre que se taladre es obligatorio el uso de gafas de seguridad.
1.10.El taladro
1.10.El taladro
EL taladro es una herramienta eléctrica que permite realizar orificios de diferentes diámetro y en diversos tipos de materiales.
.Taladro eléctrico de mano: es portátil y permite hacer orificios en cualquier dirección.
EL taladro es una herramienta eléctrica que permite realizar orificios de diferentes diámetro y en diversos tipos de materiales.
.Taladro eléctrico de mano: es portátil y permite hacer orificios en cualquier dirección.
1.9.3.El micrómetro
1.9.3.El micrómetro
También conocido como palmer es un instrumento de precisión que puede medir centésimas y/o milésimas de milímetro.
También conocido como palmer es un instrumento de precisión que puede medir centésimas y/o milésimas de milímetro.
1.9.2.Calibre
1.9.2.Calibre
El calibre, también llamado pie de rey , es un instrumento de medida que ofrece una precisión mucho mayor que las reglas y los flexómetros.
Se utilizan para medir piezas y orificios de pequeño tamaño, donde la exactitud de la medida es importante.
El calibre, también llamado pie de rey , es un instrumento de medida que ofrece una precisión mucho mayor que las reglas y los flexómetros.
Se utilizan para medir piezas y orificios de pequeño tamaño, donde la exactitud de la medida es importante.
1.9.Herramientas de medida
1.9.Herramientas de medida
Permiten medir la distancia entre dos puntos.Las más utilizadas en el taller de reparaciones eléctricas y electrónicas son el flexómetro.El calibre y el micróprocesador.
1.9.1.Flexómetro
También denominado cinta métrica , está formado por una fina chapa metálica sobre la que se encuentran impresas las divisiones de centímetros y milímetros.Se enrolla en el interior de una carcasa metálica o de plástico.
Permiten medir la distancia entre dos puntos.Las más utilizadas en el taller de reparaciones eléctricas y electrónicas son el flexómetro.El calibre y el micróprocesador.
1.9.1.Flexómetro
También denominado cinta métrica , está formado por una fina chapa metálica sobre la que se encuentran impresas las divisiones de centímetros y milímetros.Se enrolla en el interior de una carcasa metálica o de plástico.
Lupa-Flexo
1.8.Lupa-flexo
Es un instrumento para realizar trabajos de precisión.Se instala sobre el banco de trabajo del reparador de los equipos eléctricos y electrónicos.
Es un instrumento para realizar trabajos de precisión.Se instala sobre el banco de trabajo del reparador de los equipos eléctricos y electrónicos.
Tornillos de banco
1.7.Tornillos de banco
Es una herramienta que se instala en el banco de trabajo y se utiliza para sujetar objetos y piezas con firmeza mientras se realizan operaciones de mecanizado como el aserrano, taladrado, limado,desvastado o, incluso, la soldadura.
Es una herramienta que se instala en el banco de trabajo y se utiliza para sujetar objetos y piezas con firmeza mientras se realizan operaciones de mecanizado como el aserrano, taladrado, limado,desvastado o, incluso, la soldadura.
Limas
1.6.Limas
Son herramientas manuales que se utilizan para el desvastado y acabado de piezas.
Una lima está formada por un cuerpo de acero con unas superficie rugosa.
Son herramientas manuales que se utilizan para el desvastado y acabado de piezas.
Una lima está formada por un cuerpo de acero con unas superficie rugosa.
Tijeras
1.5.Tijeras
La tijeras es una herramienta de mano que permite cortar y pelar cables entre otros objetos.
Su mango tiene que estar aislado.Una característica muy valorada por los técnicos es que con ella se pueda puntear es decir que se pueda utilizar su punta para cortar con facilidar y precisión.
La tijeras es una herramienta de mano que permite cortar y pelar cables entre otros objetos.
Su mango tiene que estar aislado.Una característica muy valorada por los técnicos es que con ella se pueda puntear es decir que se pueda utilizar su punta para cortar con facilidar y precisión.
Pinzas
1.4.Pinzas
La pinza es una herramienta que se utiliza para sujetar y coger objetos.
Se comercializan en diferentes formas y tamaños, y pueden ser de tipo recto,curvo, de palas, cruzadas, de metal, aisladas, de plástico, etc.
La pinza es una herramienta que se utiliza para sujetar y coger objetos.
Se comercializan en diferentes formas y tamaños, y pueden ser de tipo recto,curvo, de palas, cruzadas, de metal, aisladas, de plástico, etc.
Alicates seeger
1.3.6.Alicates seeger
Son alicates para extraer las arandelas o anillos denominados circlip o seeger.
Los alicates seeger o de retén tienen un aspecto similar al de los alicates de puntas redondas.
Son alicates para extraer las arandelas o anillos denominados circlip o seeger.
Los alicates seeger o de retén tienen un aspecto similar al de los alicates de puntas redondas.
alicates
1.3.3.Alicates de punta redonda
Son de acpecto similar a los anteriores, pero en este caso las puntas son redondas o semirredondas.
1.3.4.Alicates de punta curvada
Similares a los de punta redonda, pero en ellos la boca está ligeramente curvada.
1.3.5.Alicates de corte
Su boca está formada por dos dientes afilados que permiten cortar todo tipo de cables y alambres.
Son de acpecto similar a los anteriores, pero en este caso las puntas son redondas o semirredondas.
1.3.4.Alicates de punta curvada
Similares a los de punta redonda, pero en ellos la boca está ligeramente curvada.
Su boca está formada por dos dientes afilados que permiten cortar todo tipo de cables y alambres.
Suscribirse a:
Entradas (Atom)
